Como ligar e especificar o controlador 600 Gefran

Ligando as entradas

Estrutura do instrumento

Antes de iniciar qualquer ligação elétrica, já precisamos ter definido o que será feito com o controlador.

O primeiro passo é retirá-lo da caixa e identificar se o código da caixa confere com os componentes montados.

Chave de códigos

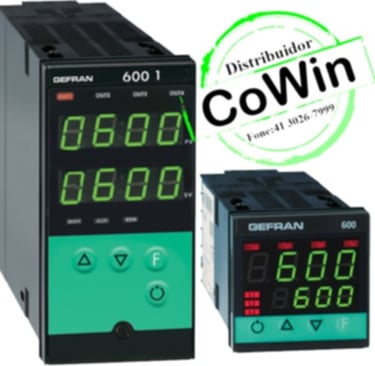

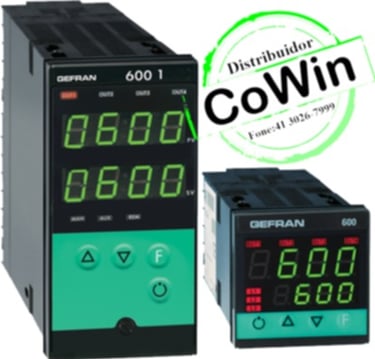

Controlador 600 / 600-1

4.2.3 – Identificação das placas

O controlador Gefran, oferece como opcional às entradas de temperatura as entradas de sinal analógica visando a utilização de sensores, por exemplo: sensores de pressão e deslocamento. Para isso disponibiliza na placa de alimentação sinal de tensão para alimentação desses sensores.

Esses sinais são: 1,2 Vdc ; 5 Vdc ; 10 Vdc; 15 Vdc e 24 Vdc.

Para liberar a utilização dessa fonte deve-se fazer um link de solda no valor desejado e depois habilitar manualmente o jumper +VT.

4.2.4 – Alimentação do instrumento

A fonte é chaveada :

Código = 0 de 11 a 27 Vac / Vdc

Código = 1de 100 a 240 Vac

4.2.5 – Entrada de sinais

Entrada de temperatura

Para usar os sensores que utilizam 3 fios como: PT100 , JPT100, PTC , NTC , o jumper manual PT100 deve estar selecionado conforme procedimento no item 4.2.3.

Entradas de sinais lineares

Sensor linear 3 fios

Exemplo muito utilizado para essa aplicação são os sensores de posição potenciométricos , selecionar alimentação de sensor para 1,2 Vdc quando o sensor for resistivo.

Atenção utilizar o jumper entre terminais nr.3 e 4 , apenas se o sensor ligado for de sinal de 20 mA.

Entrada para transmissor 2 fios

Utilizado para sensores de pressão sinal de 4 a 20 mA e alimentado pela fonte interna do controlador.

Entrada Linear em mA

Utilizada para sinais lineares em corrente contínua que não são alimentados pela fonte interna do controlador.

Entrada Linear em mA

Utilizada para sinais lineares em tensão contínua que não são alimentados pela fonte interna do controlador. Atenção para compatibilidade das impedâncias de entrada.
